6DQ5

（水平偏向増幅用ビーム管）　　ヒーター電圧：6.3V　電流：2.5A

（最大定格）

直流プレート電圧：900V　直流G2電圧：190V　プレート損失：24W　G2損失：3.2W　H-K間電圧（ヒーター正/負）：100V/200V　G1回路抵抗：0.5MΩ

（特性）

EP：175V　EG2：125V　EG1：-25V　IP：110mA　IG2：5mA　Gm：10.5mモー　rp：5.5KΩ

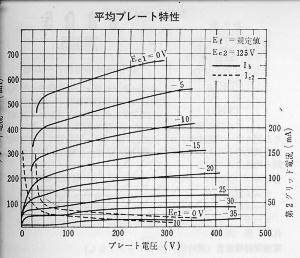

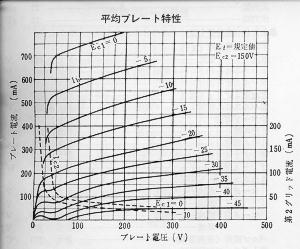

　EC2(G2)＝125V　　　　　　　　　　　　　EC2(G2)＝150V　　　　　　　　　　　　　6DQ5

　6DQ5は、1956〜7年頃にRCAが大形カラーテレビ用の水平出力管として開発した球です。日本では1962年頃に東芝が生産を開始して、昭和３８〜９年ごろ東芝製２１吋カラーテレビに使われ、その後１７、　１６吋と、小型機種が普及する昭和４２〜３年までの間、電源トランス式の東芝カラーテレビに使用されておりました。

東芝では6DQ5と同時期に 26DQ5（ヒーター26Vの電源トランスレス用）も生産しましたが、何故か自社テレビには使っていません。（写真は東芝製）

テレビ以外の6DQ5の使われ方としては、アマ無線局のSSB送信機のリニヤーアンプや、低内部抵抗の大電流特性を生かして、OTLオーディオアンプ出力管として極少数使用された程度のようです。
